ケーブルの取り回しは良好！コンパクトPCに組み込んでみた
スペック、価格、そして実動面いずれもおすすめといえる「ATLAS 750 (ATX 3.1)」。とは言え、価格を抑えた電源ユニットでは、ケーブル根付けといったマイナス点はある。しかし、この点は取り回し良好なエンボス加工デザインケーブルの採用で±0といえる。

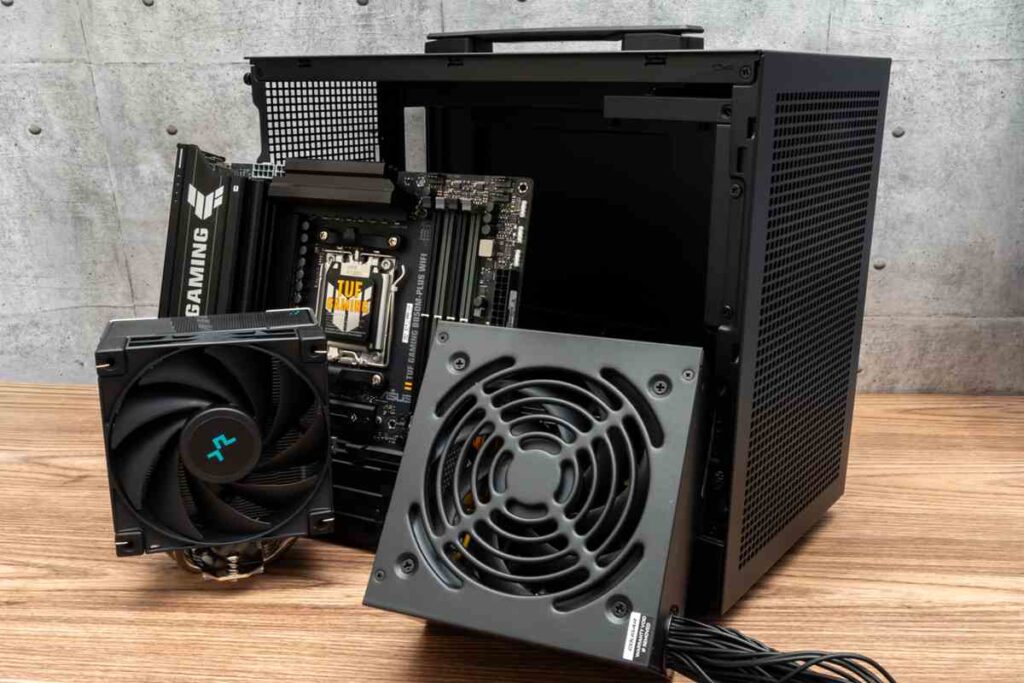

ここではあえて、内部スペースが限られるコンパクトPCケースに組み込んで、ケーブル取り回し感などを確認するとともに、ケーブルの取り回し、まとめのコツなどを紹介していこう。

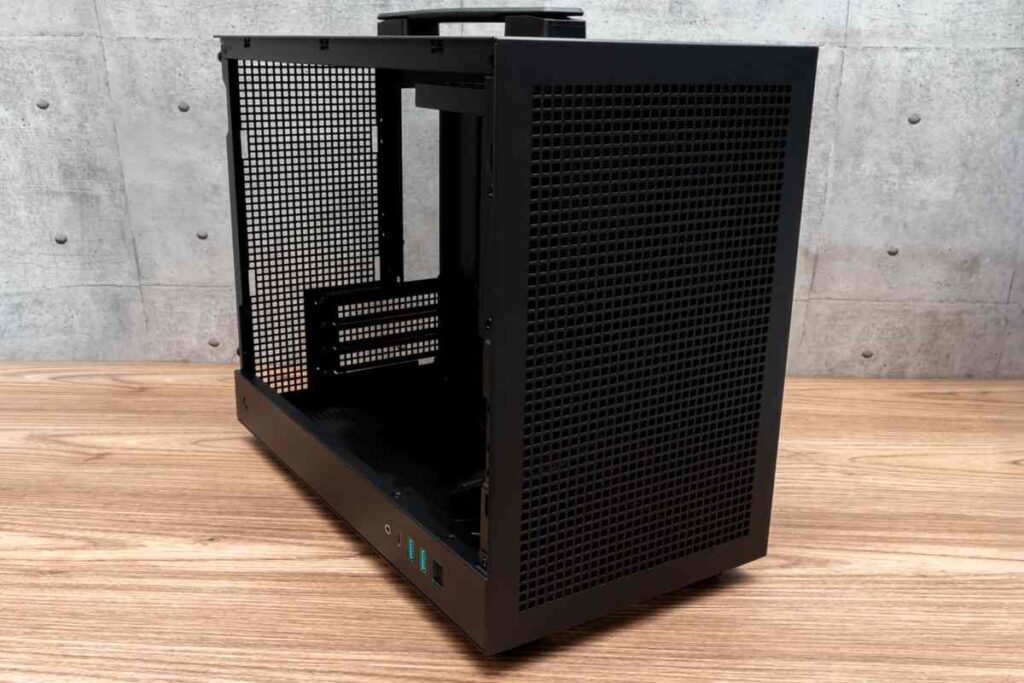

「CH160 PLUS」は、奥行き140mmまでのATX電源ユニットに対応しているが、理想は小型のSFX電源ユニットとの組み合わせだ。ATX電源ユニットでは、ケーブルの取り回しなど、難易度は少しアップする。

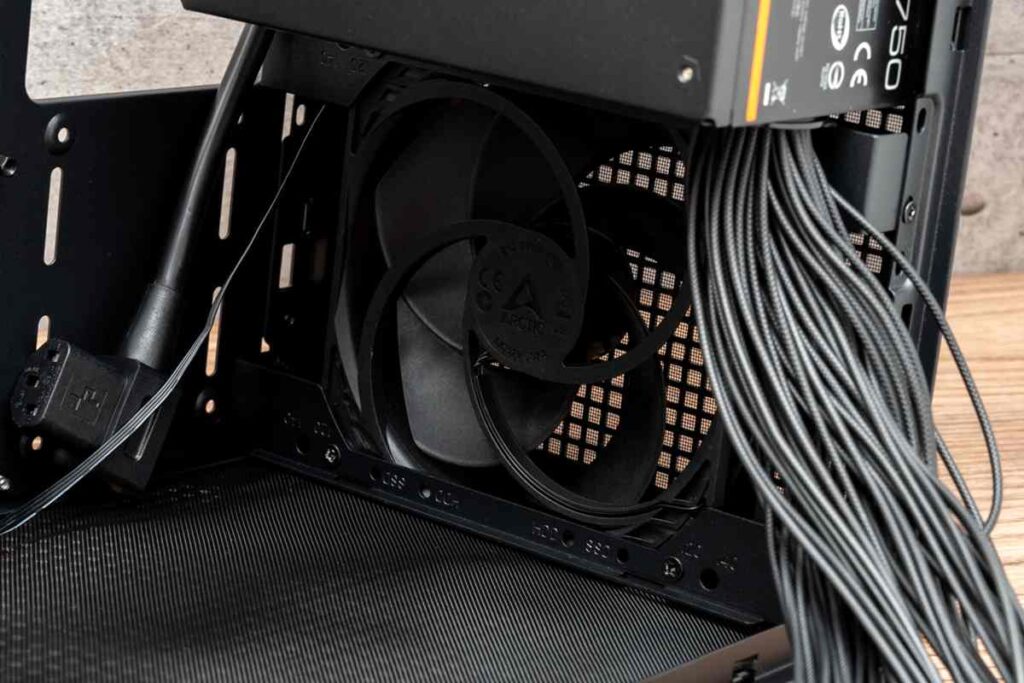

ここでは秋葉原取材時に、某PCパーツショップの組み立て担当者から、「CH160 PLUS」ビルドのコツとして、教えてもらった電源ユニットの取り付け方で組んでみた。それがボトム120mmファンの風を遮らず、ケーブルを上手く隠せる、電源ユニットの横向き設置だ。

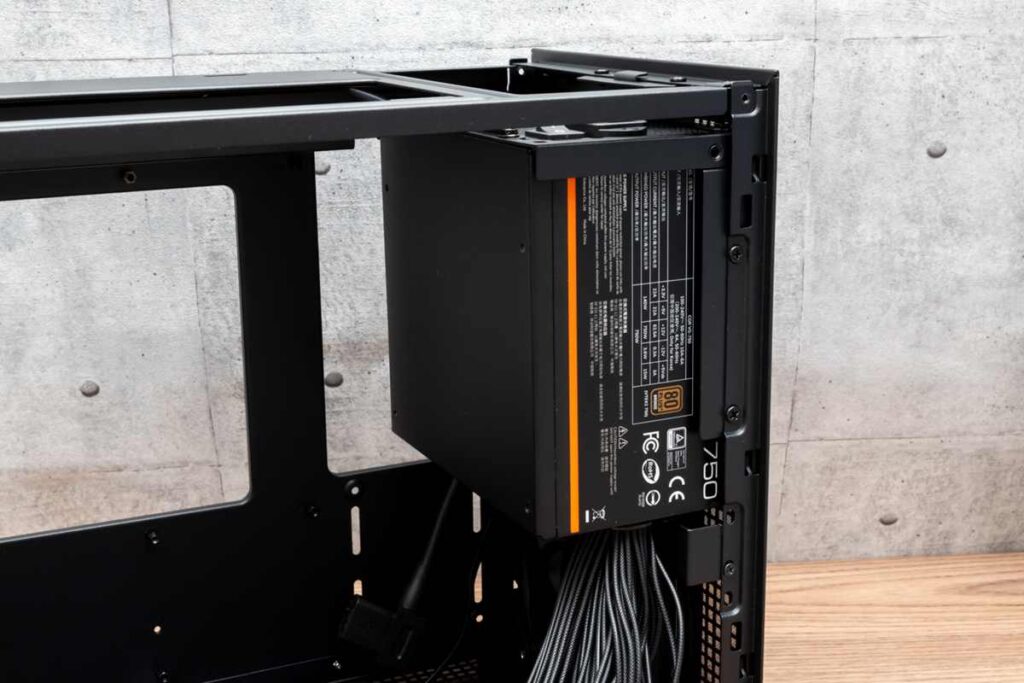

マニュアルには記載されていないが、電源ユニットマウントベイは、横向き設置に対応しており、海外フォーラムなどの「CH160 PLUS」ビルドでも、見かけることのある取り付け方になる。

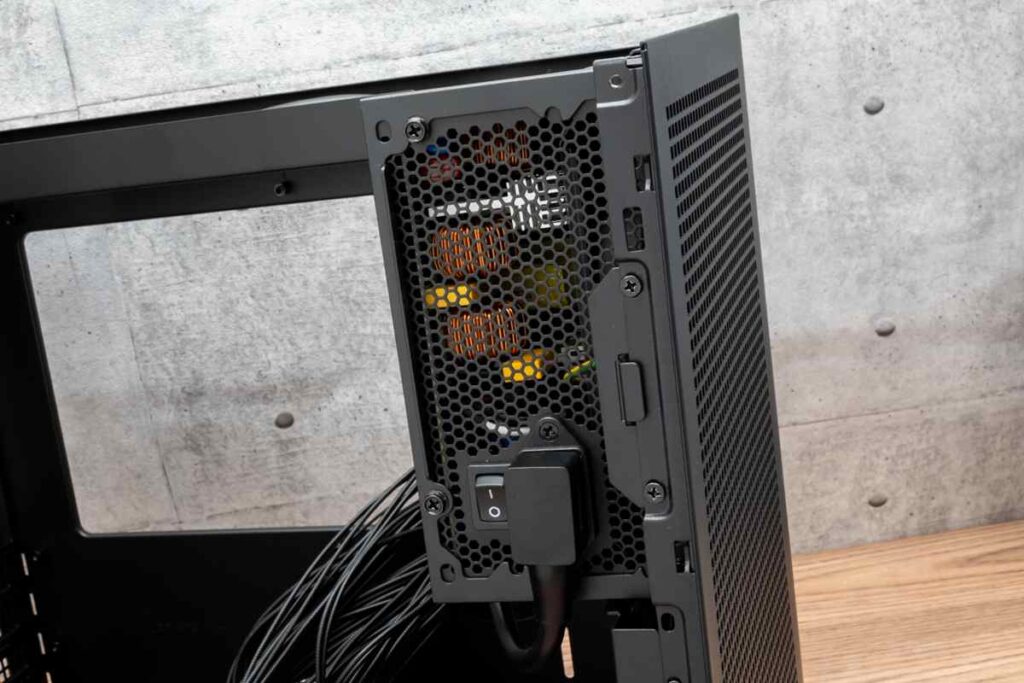

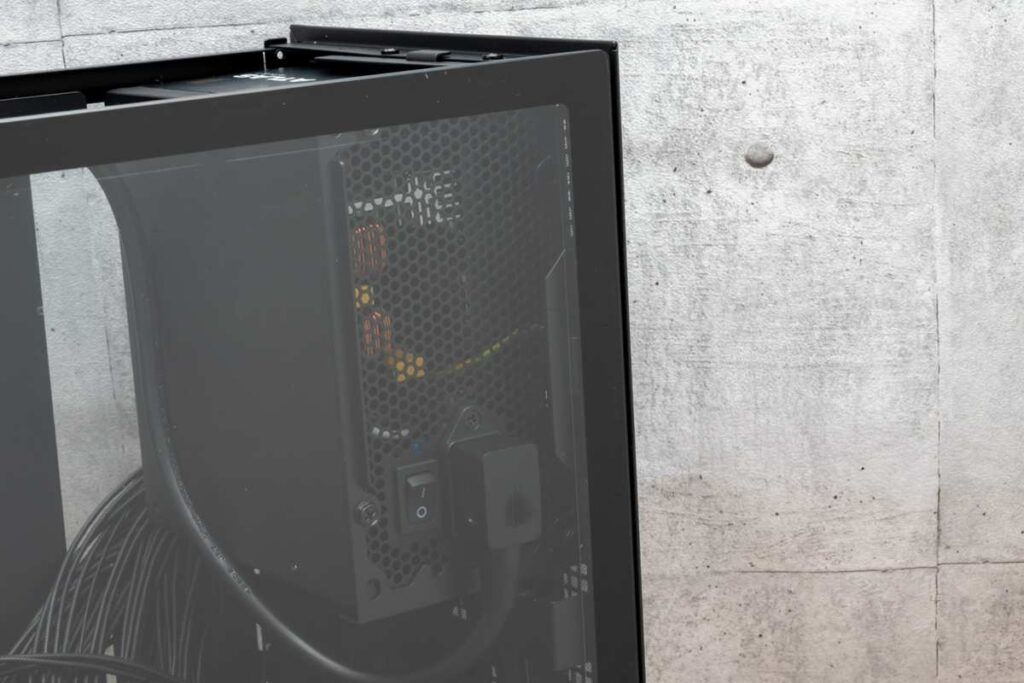

横向き設置では、フロントパネルからの吸気は同じだが、排気はトップパネル側ではなく、左サイドガラスパネル側になる。ケース内部への排気なのが微妙なところだが、内部スペースが限られる「CH160 PLUS」で、ATX電源ユニットを組み合わせる際のひとつの選択肢だ。
電源ユニットの下準備

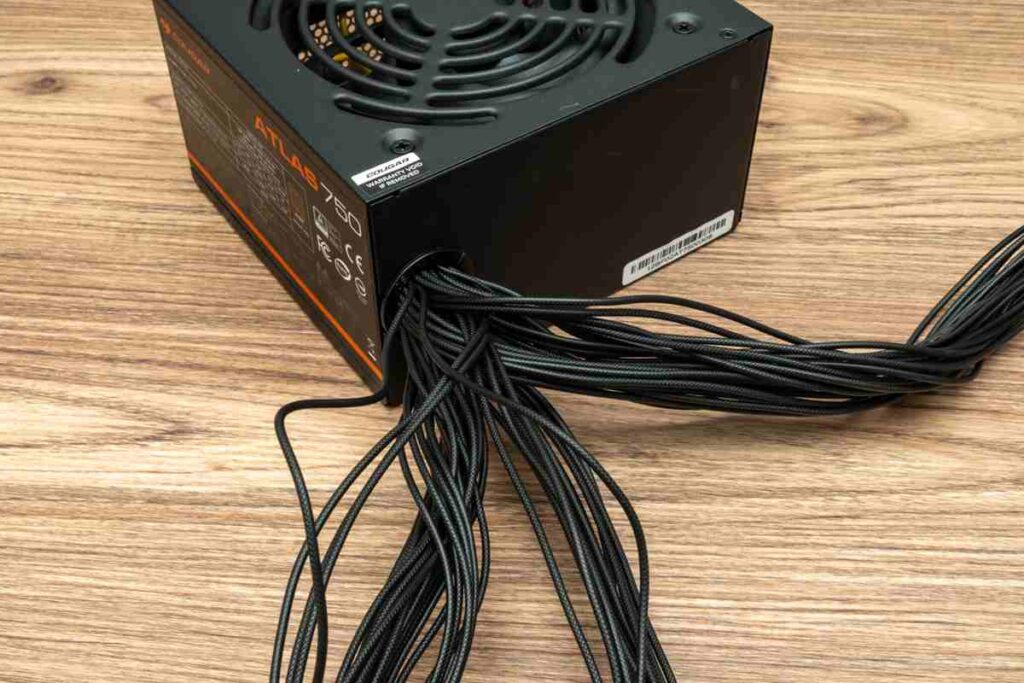

ケーブル根付けタイプは、PCケースに組みつける前に、ケーブル下処理をしておこう。

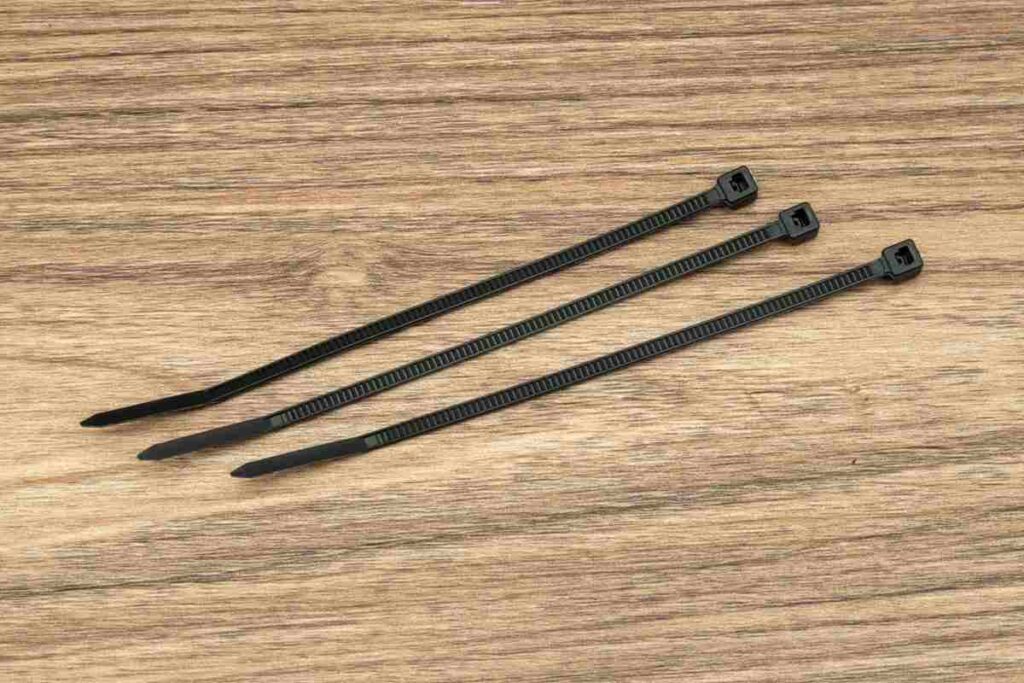

ケーブルの取り回し、まとめにタイラップ（ケーブルタイ/結束バンド）を用意しておこう。必要な本数は、使用する電源ユニットやPCケースなどで変わってくる。今回の例では45本使用している。

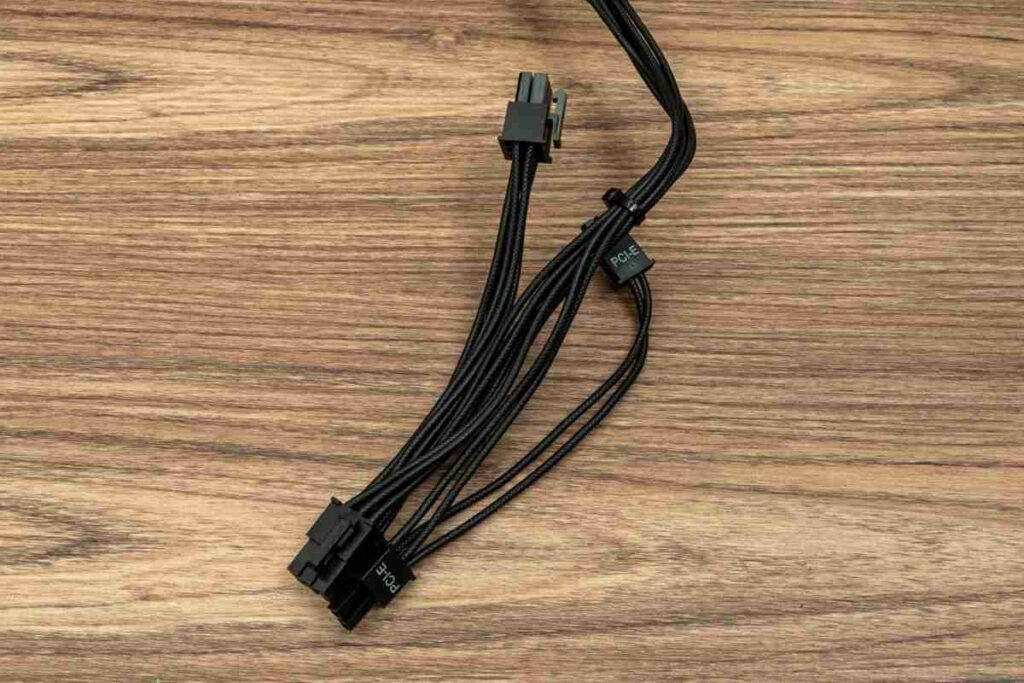

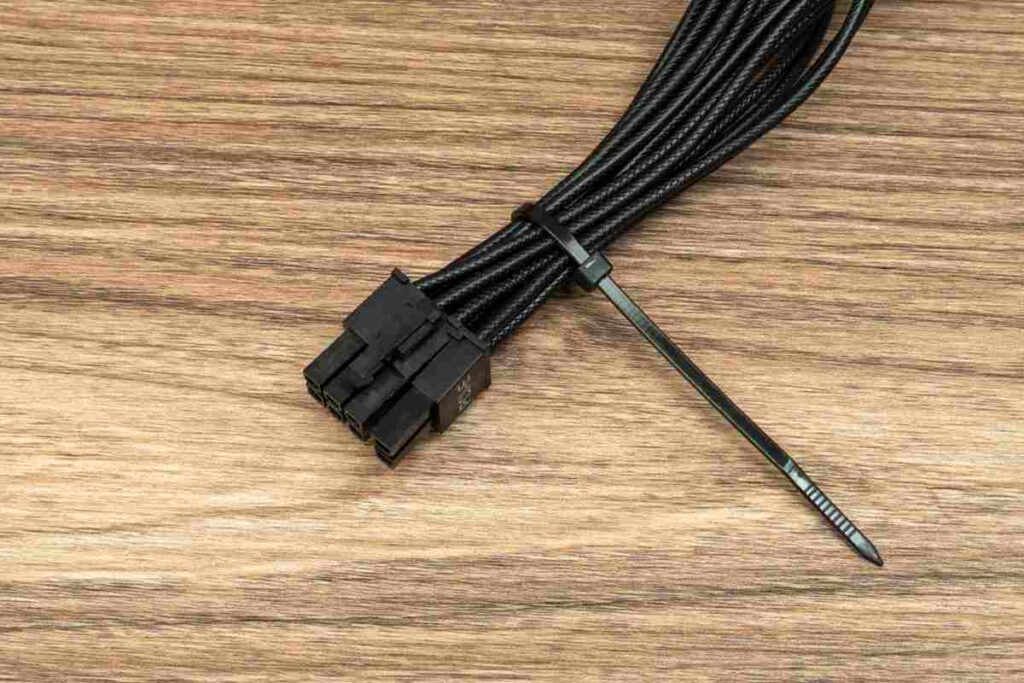

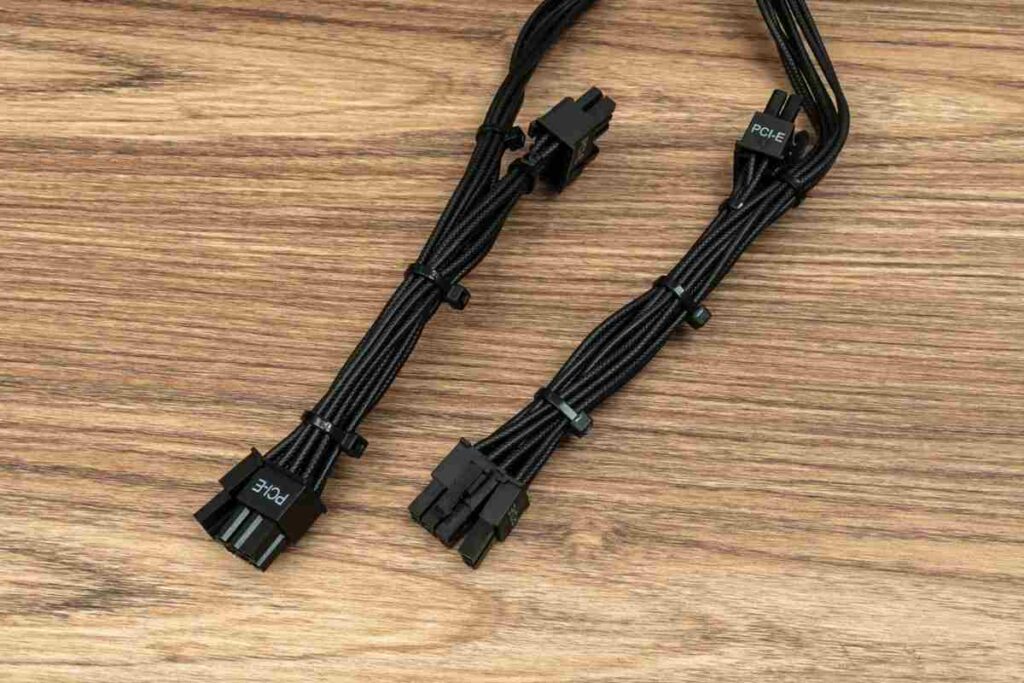

使用しないケーブルの取りまとめは、組みながらで良いが、バラ線の電源ケーブルの場合、ケーブルが絡んでいないかの確認はかかせない。また、PCIe補助電源の6+2ピンコネクタをまとめておくのもおすすめ。この作業はセミ/フルプラグイン仕様でも同じだ。
